 KONEKTORY V AUDIO-VIDEO TECHNICE


Univerzální datové rozhraní pro nejrůznější doplňky v oblasti televizorů, satelitů a přehrávačů z roku 1997.

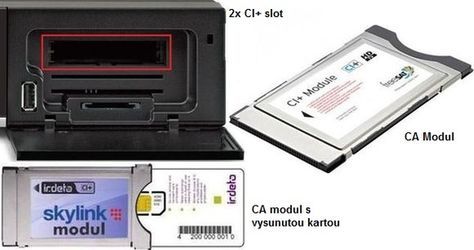

Nejčastěji se používá pro přístupový CA modul, do něhož se zasune dekódovací karta pro příjem placených kanálů.
Např. na satelitním vysílání jsou všechny "lepší" kanály kódované, a bez dekodéru (přístupové karty) je nelze spustit.
Existuje tak velké množství šifrovacích systémů. Díky CI je ale možné využívat všechny, díky univerzálnímu konektoru.
Stačí jen vyměnit přístupový modul a do něj zasunout potřebnou kartu.

Ačkoliv prvotním cílem CI bylo právě vyřešení kryptografie u kódovaných kanálů, lze využívat i jiné funkce.
Použít se dají i karty webového prohlížeče, interaktivní televize apod.
Rozšířená verze CI+ z roku 2008 pak navíc obsahuje i formu ochrany proti kopírování.
Rozhraní je zpětně kompatibilní (zařízení s CI umí pracovat s CI+ kartou, nepustí ale CI+ kanály - tj. nepřečte "+" dekódování).


Nahoru

DisplayPort se značí DP. Slouží k přenosu digitálního nekomprimovaného obrazu a prostorového zvuku (až DTS 7.1).
Rozhraní je z roku 2006 a je podporováno firmami jako Intel, AMD, nVidia, Dell, Philips aj.
Je to první rozhraní přenosu obrazu systémem paketů (stejně jako internet či USB).
FullHD obraz přenese na vzdálenost až 15 m. S narůstající vzdáleností klesá kvalita nebo rozlišení.

Aktuální specifikace DP 1.2 disponuje 128mi bitovým AES šifrováním dat. Rychlost přenosu je 17,28 Gbit/s.
Podporuje rovněž 3D zobrazení, stejně jako 120 Hz frekvenci monitorů.
Připravovaná specifikace DP 1.3 přinese zvýšení přenosu až na 32,4 Gb/s.
Rovněž podporu až 8K rozlišení, bezztrátovou kompresi dat i podporu pro napájení.
Zpětně kompatibilní s DVI či HDMI je upravená varianta DP++ za použití redukce.
Menší varianta miniDisplayPort je částečně kompatibilní s novějším zařízením LightPeak (ThunderBolt).

Ačkoliv je srovnatelný s HDMI portem, v širokém nasazení se mu nedaří. Je využívám spíše v oblasti PC grafik, kanceláří apod.

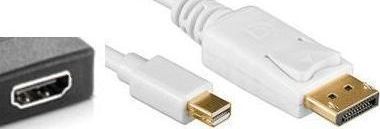

Na obrázku samice DP, následně miniDP a DP samci.

Nahoru

DVI (Digital Visual Interface) slouží k přenosu digitálního nekomprimovaného obrazu a zvuku, především u PC.
Pro optimální kvalitu obrazu není vhodné překračovat 5 metrů délky kabelu.
Jako digitální nahradil analogové VGA. Nyní je však nahrazován novějšími HDMI nebo DisplayPortem.
Konektor se dělí na tři základní typy, a dvě skupiny linek (single a dual).
DVI-D (pouze digitální signál)
DVI-A (pouze analogový signál)
DVI-I (analogový i digitální signál)
Single link je klasický konektor, vhodný pro veškerá zařízení. Dual Link má navíc zapojeny další piny, které zvětší šířku pásma (rozlišení apod.).


Na obrázku samice DVI-D dual a samec DVI-D single.

Nahoru

FireWire (někdy nazýván i.Link nebo IEEE 1394) je sériová sběrnice pro připojení periférií k PC, vytvořena roku 1995 firmou Apple.
Jeho úkolem bylo nahradil kabely SCSI HDD disků apod. ale díky svým parametrům se uchytil i u digitálních kamer.
Existuje varianta 400 a 800, nově 3200 (v případě IEEE značeno a, b nebo c). Číslo udává přenosovou rychlost v Mbitech za sekundu.
Konektor má 6 pinů v klasické verzi nebo 4 piny v mini verzi (bez napájení).
Tento typ kabelu se začal velmi rychle rozšiřovat koncem 90. let 20. století. Byl však následně velmi úspěšně nahrazen USB portem.

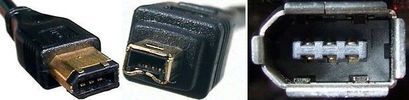

Na obrázku 6-ti pinový a 4 pinový samec. Dále samičí konektor na PC desce.

Nahoru

HDMI (High-Definition Multimedia Interface) je plně digitální přenos nekomprimovaného obrazu i zvuku (vč. prostorového DTS 7.1).
Vznikl v roce 2003 díky společnostem jako je Sony, Thomson, Philips, Panasonic a dalších.
Aktuální specifikace je HDMI 1.4a z roku 2012.
Podporuje nově i rychlý internet, sdílení obsahu s dalšími HDMI zařízeními, rozlišení až 4K (při 30 Hz), a podporu 3D obrazu.
Kabel není omezen délkou, limitem je jen o útlum signálu. Běžná délka může být 10 - 15 metrů.
Drobnou nevýhodou specifikací je fakt, že většina funkcí je jen doplňkových.
Je-li zařízení označeno konkrétní specifikací HDMI, neznamená to, že podporuje všechny funkce pro jeho specifikaci udávané.
Naopak to znamená, že zařízení (výrobce) ji nemusí podporovat. Pokud ji přidá, je to plus pro jeho reklamu.
Je tak nutné kontrolovat přímou skutečnou podporu dané funkce na všech připojovaných zařízení.
Volitelná je totiž velká většina funkcí, které mnozí spotřebitelé u HDMI považují za samozřejmost!

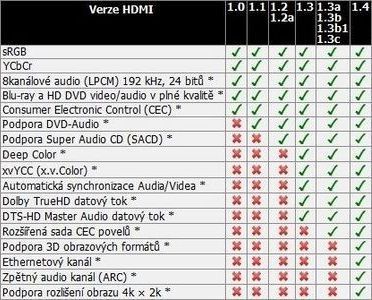

Specifikace označené hvězdičkou (*) jsou volitelné.


Nově připravovaná specifikace HDMI 2.0 pro rok 2014 přinese další mnohá rozšíření.
Přenosová rychlost stoupne na 18 Gb/s (podpora 4K při 60 Hz), přenos až 32 kanálového zvuku a podporu samplovací frekvence (1536 kHz).
Zpětná kompatibilita je díky stejným konektorům bezproblémová.

Existují čtyři základní typy konektorů HDMI.
Základní typ A - zpětně kompatibilní s DVI portem v PC bez ztráty kvality (nemusí ale být kompatibilní naopak: HDMI na DVI).
Je neznámějším a nejpoužívanějším typem HDMI. Má 19 pinů ve dvou řadách.
Typ B má 29 pinů (stejný jako A, ale delší). Je navržen pro extra vysoká rozlišení (nad 2 tisíce pixel). Díky tomu se také téměř nevyužívá.
Typ C je shodný s typem A, pouze zmenšený - poloviční. Nazývá se C-mini, neboť je využíván především u mobilních zařízení.
Typ D je rovněž pro mobilní zařízení. Jedná se však o tzv. mikro variantu (je ještě trochu menší než C).
Pokud tedy narazíte např. na kabel: A-A M/M, jedná se o standardní kabel s konektory A ve verzi samců na obou koncích.

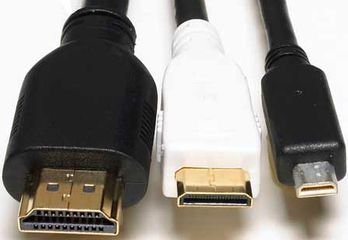

Na obrázku zleva doprava: typ A, C a D.

U HDMI standardu však dochází ještě k jednomu zajímavému dělení - a sice kabelů.
Od nové specifikace standardu 1.4 je zavedeno nové označení a třídění kategorií kabelů na 5 skupin.
Prodejci nesmí kabely značit jinak, než jak je zde uvedeno.
Automotive HDMI kabel - kabely pro automobilový průmysl.
Standard HDMI kabel s Ethernetem - šířka pásma 75 MHz, obraz 720p nebo 1080i, vyhrazený ethernetový kanál.
High Speed HDMI kabel s Ethernetem - šířka pásma 340 MHz, obraz až 1080p, vyhrazený ethernetový kanál.
Standard HDMI kabel - šířka pásma 75 MHz, schopný přenést 720p a 1080i signál.
High Speed HDMI kabel - šířka pásma 340 MHz (přenosová rychlost 10,2 Gb/s), schopný přenést rozlišení až 4K.

Ze specifikací vyplývá, že pro základní obraz lze použít jakýkoliv kabel.
Vhodné jsou však ty se šířkou pásma 340 MHz, tj. High Speed - podporují i 1080p.

Nahoru

Konektory Jack se používají téměř výhradně pro propojování zvuků (mohou vést i video signál, nejsou však doporučovány kvůli typům kabelů).
Je to nejrozšířenější typ konektoru pro připojení sluchátek nebo reproduktorů.
Paradoxně je tato technologie nejstarší existující (vytvořena v roce 1890 !!! pro telefonní linky - původně telefonní kolík v ústředně).
Bylo navrženo mnoho novějších a kvalitnějších verzí konektorů (např. DIN), ale kvůli rozšíření Jacku se nikdy neuchytily.
Nevýhodou jacku je, že při pohybu konektoru dochází k praskání (přerušování kontaktů), snadno mohou časem samy vypadávat, lehce se ukroutí apod.

Sluchátka mají černou nebo zelenou koncovku. V případě mikrofonu je standardizovaná růžová barva.
Konektor má 2 (mono) nebo 3 (stereo) kontakty. Výjimečně lze spatřit 4-kontaktní (4.tý kontakt je k ovládání zařízení). Jeden kontakt je vždy uzemnění.
V případě zapojení pro video slouží dva kontakty pro pravý a levý kanál zvuku, jeden pro obraz a čtvrtý opět uzemnění.
V případě prostorového zvuku jsou využity tři stereo jacky (každý vede dva kanály).
Konektory existují ve třech velikostech, udávaných průměrem v mm. Značí se pak uvozovkami jako anglický palec (např. 3,5").
2,5 - používá se u mobilních telefonů, headsetů, minirádií apod.
3,5 - standardní velikost jacku. Používá se téměř všude.
6,3 - (někdy udáván 6,2 nebo 6,27) je používán obvykle u hudebních nástrojů (el. kytary apod.). Obvyklý na Hi-Fi věžích pro připojování těchto zařízení.

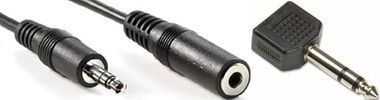

Na obrázku 3,5" samec a samice. Následně redukce 3,5" na 6,3" - i jako detailní ukázka 3-kontaktního konektoru.
